Лягушка стоп-сигнала Kia Rio 3: устройство, неисправности и самостоятельная замена

Автомобиль Kia Rio третьего поколения зарекомендовал себя как надежный, удобный и доступный транспорт, подходящий как для городских поездок, так и для загородных путешествий. Однако, как и в любом автомобиле, в нем могут возникнуть незначительные, но важные поломки, которые требуют внимания. Одна из таких деталей — это «лягушка» стоп-сигнала. Несмотря на простоту конструкции, выход из строя этого компонента может создать серьезные неудобства для водителя и даже привести к штрафам или аварийным ситуациям. В этой статье мы подробно рассмотрим, что представляет собой лягушка стоп-сигнала Kia Rio 3, каковы признаки ее неисправности, способы диагностики, а также порядок замены своими руками.

Что такое лягушка стоп-сигнала и для чего она нужна

«Лягушка» — это разговорное название концевого выключателя стоп-сигнала. Это компактное устройство, установленное в районе педали тормоза, и предназначенное для замыкания цепи включения стоп-сигналов при нажатии на педаль тормоза.

Когда водитель нажимает на педаль, рычаг педали отодвигается от выключателя, замыкая электрическую цепь, в результате чего загораются задние красные фонари, предупреждая других участников дорожного движения о торможении.

Таким образом, функция этого узла — не просто освещение, а элемент активной безопасности автомобиля. Работа «лягушки» должна быть безотказной, ведь именно от неё зависит своевременное оповещение окружающих о снижении скорости.

Где находится лягушка стоп-сигнала на Kia Rio 3

На Kia Rio 3 лягушка стоп-сигнала установлена непосредственно за педалью тормоза. Чтобы увидеть её, достаточно заглянуть под рулевую колонку в сторону педалей. Вы заметите небольшой пластиковый корпус с электрическим разъемом — это и есть нужный нам элемент.

В большинстве версий Rio 3 деталь крепится к специальному кронштейну и имеет регулируемый шток, позволяющий точно выставить момент срабатывания.

Признаки неисправности лягушки стоп-сигнала

Поломка концевого выключателя проявляется довольно очевидно. Ниже перечислены основные симптомы, на которые стоит обратить внимание:

1. Не горят стоп-сигналы при торможении. Один из самых распространенных и заметных признаков. Даже если лампы целые, они могут не загораться из-за обрыва цепи внутри выключателя.
2. Стоп-сигналы горят постоянно. Это может свидетельствовать о том, что лягушка «залипла» во включенном положении либо её шток выскочил или неправильно отрегулирован.
3. Ошибка на приборной панели. На некоторых комплектациях может загораться индикатор неисправности тормозной системы или контрольной лампы ESP/ABS.
4. Проблемы с включением коробки передач (на автомате). На версиях с АКПП неработающая лягушка может заблокировать перевод селектора из положения «P».
5. Отказ круиз-контроля. Система может не работать или отключаться, так как не получает сигнала о состоянии тормозной педали.

Причины выхода из строя

Причины поломки лягушки стоп-сигнала могут быть разными:

• Механический износ. Частое нажатие на тормозную педаль приводит к изнашиванию механизма срабатывания.
• Загрязнение или коррозия контактов. Особенно актуально в регионах с высокой влажностью.
• Нарушение регулировки. Иногда сам шток или корпус может сместиться.
• Неисправность проводки. Обрив или окисление проводов на фишке могут прервать цепь.
• Заводской брак. Хотя случается редко, особенно на оригинальных деталях, исключать такой вариант нельзя.

Как провести диагностику

Для точной проверки состояния концевика можно использовать как визуальный осмотр, так и простые методы с мультиметром. Вот пошаговая инструкция:

1. Осмотрите выключатель. Убедитесь, что он на месте, не болтается и не имеет внешних повреждений.
2. Проверьте провода и разъем. Иногда причина кроется в банальном отвалившемся или окислившемся разъеме.
3. Снимите разъем и прозвоните контакты. Подключите мультиметр в режиме прозвонки и нажмите педаль тормоза — контакт должен замыкаться и размыкаться.
4. Проверьте питание. Убедитесь, что к одному из контактов разъема приходит +12 В при включенном зажигании.

Если все в порядке, а стоп-сигналы по-прежнему не работают, возможно, причина в проводке или блоке управления светом, но в 90% случаев виновата именно лягушка.

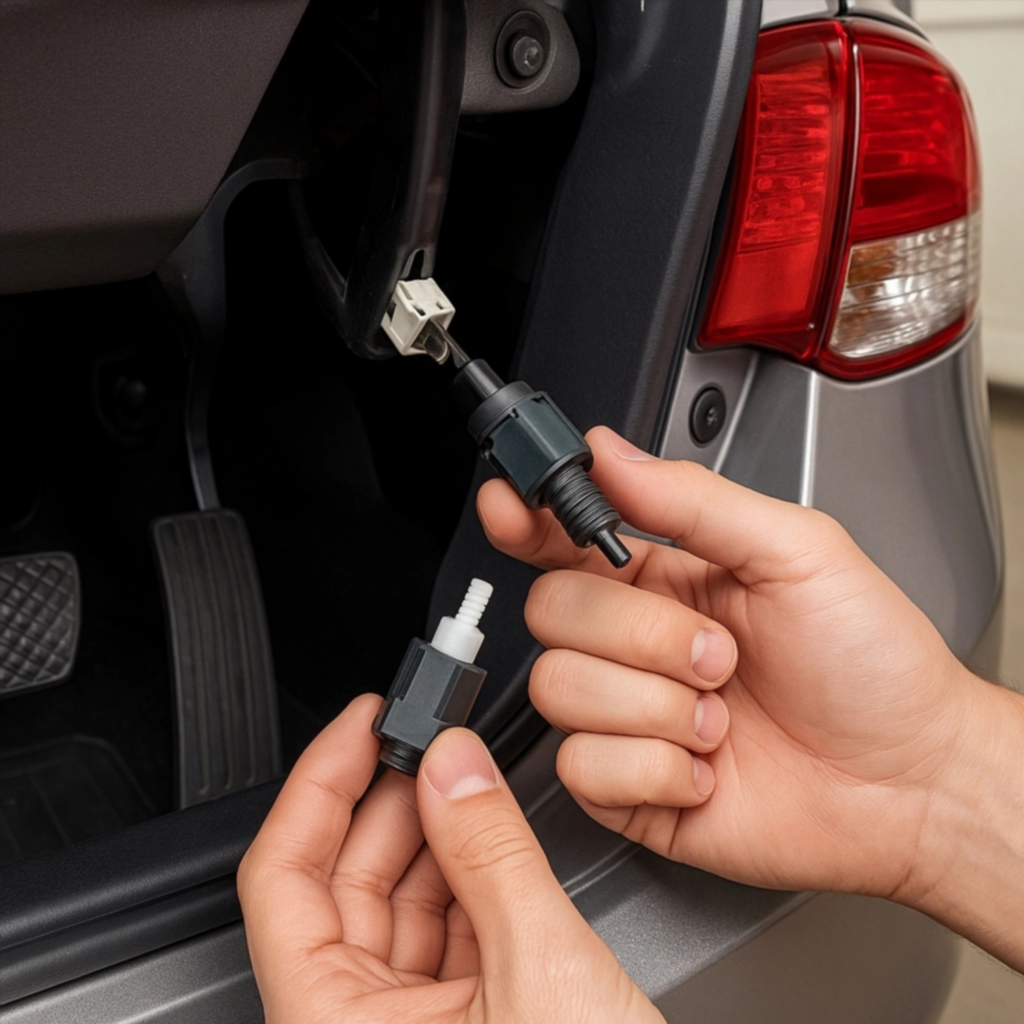

Замена лягушки стоп-сигнала на Kia Rio 3

Инструменты и материалы:

• Новый выключатель (оригинальный номер — 93810-1W100, но возможны аналоги от других производителей);
• Крестовая отвертка или головка на 10 мм (в зависимости от типа крепежа);
• Свет и немного терпения.

Пошаговая инструкция:

1. Отключите аккумулятор. Во избежание короткого замыкания, лучше снять минусовую клемму.
2. Освободите доступ. Отодвиньте коврик, при необходимости снимите нижнюю пластиковую накладку.
3. Найдите выключатель. Он расположен за педалью тормоза и соединен с разъемом.
4. Отключите фишку. Аккуратно сожмите защелку и выньте разъем.
5. Снимите выключатель. В зависимости от конструкции он либо выкручивается, либо снимается с поворотом.
6. Сравните детали. Убедитесь, что новый выключатель аналогичен старому по длине штока и расположению контактов.
7. Установите новый. Вставьте на место, подключите разъем.
8. Проверьте срабатывание. Перед установкой декоративных элементов проверьте работу стоп-сигналов.

Регулировка положения

Иногда после замены требуется отрегулировать положение штока выключателя. Слишком глубоко утопленный шток будет мешать срабатыванию, а если наоборот — лампы будут гореть постоянно. На большинстве моделей лягушка имеет резьбовую часть или защелку с фиксатором. Поверните выключатель или подтяните его, чтобы добиться нужного момента включения/выключения.

Какой выключатель выбрать: оригинал или аналог?

Оригинальный выключатель Hyundai/Kia отличается надежностью, но стоит дороже. Производится он, как правило, в Южной Корее. Его номер — 93810-1W100.

Аналоги:

• Parts Mall,
• Patron,
• Stellox,
• Febest,
• Finwhale.

При покупке важно удостовериться, что выключатель подходит именно для Rio 3, так как даже незначительное отличие в длине штока может повлиять на корректность работы.

Полезные советы

• Регулярно проверяйте работу стоп-сигналов. Это можно сделать, поставив машину к стене и нажав на тормоз — свет от фонарей отразится.
• Не используйте лампы повышенной мощности. Это может перегреть контакты выключателя.
• При установке не тяните разъем сильно. Ломаются не только контакты, но и корпус.
• Запасной выключатель в бардачке. Если вы часто ездите на дальние расстояния, не лишним будет иметь запасной выключатель в машине.

Возможные последствия игнорирования поломки

Если неисправная лягушка не будет вовремя заменена, это может привести к следующим последствиям:

• ДТП. Задние участники движения не будут знать, что вы тормозите.
• Штраф. Согласно ПДД, неработающие стоп-сигналы — повод для административного наказания.
• Отказ круиз-контроля или АКПП. В некоторых комплектациях автомобиль может «думать», что вы всё время нажимаете тормоз.
• Разрядка аккумулятора. При постоянно горящих лампах ночью вы рискуете остаться с севшим аккумулятором.

Заключение

Лягушка стоп-сигнала в Kia Rio 3 — это простой, но жизненно важный элемент системы безопасности автомобиля. Ее неисправность легко выявляется и может быть устранена самостоятельно без обращения в автосервис. Главное — не игнорировать симптомы и вовремя провести замену. Уделите всего 20–30 минут своего времени — и вы будете уверены, что автомобиль полностью исправен и не подведет вас в ответственный момент.
