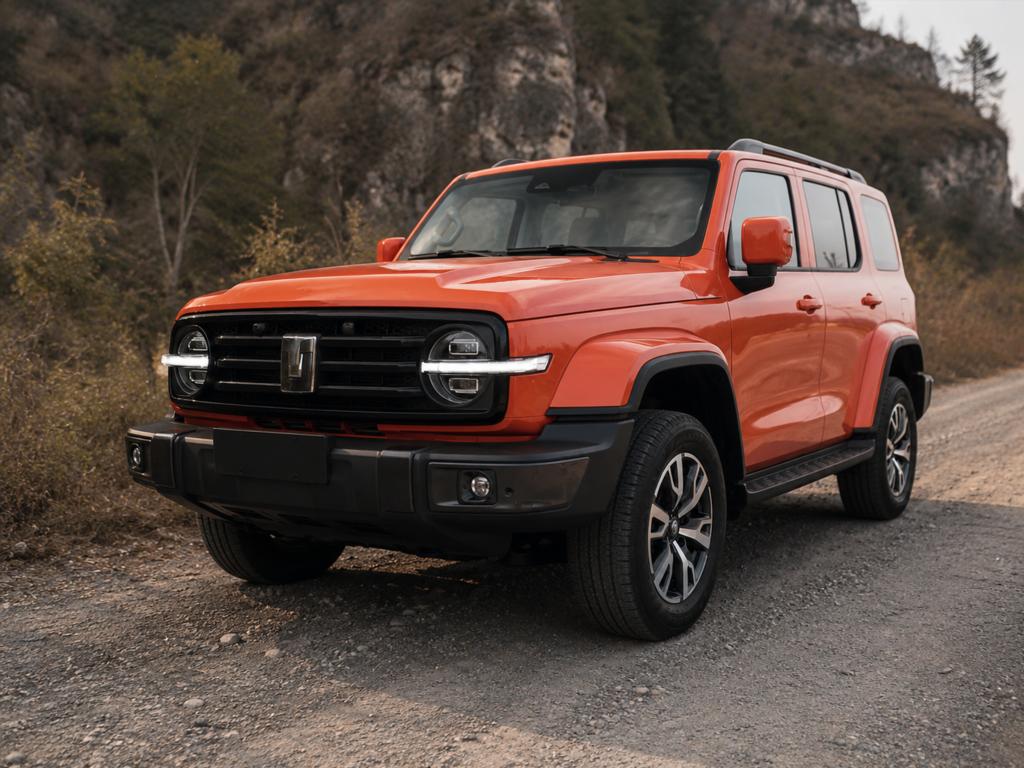

Подвеска TANK 300: как работают передняя и задняя оси

Подвеска рамного внедорожника должна сочетать управляемость на твердом покрытии с выносливостью на разбитых дорогах. Одной схемой добиться одинаково убедительного поведения во всех режимах сложно: конструкция, хорошо удерживающая траекторию на асфальте, не всегда обеспечивает достаточный ход колес на пересеченной местности. В TANK 300 эта задача решена сочетанием разных типов подвески на передней и задней осях.

Спереди у TANK 300 применена независимая пружинная двухрычажная подвеска со стабилизатором поперечной устойчивости, сзади — зависимая пружинная рычажная подвеска, также дополненная стабилизатором. Такая конфигурация указана в технических характеристиках модели на https://tank.ru/. При колесной базе 2750 мм, клиренсе 224 мм и снаряженной массе 2230 кг согласованность работы двух осей заметно влияет и на плавность хода, и на устойчивость тяжелого автомобиля.

Зачем автомобилю нужны разные схемы подвески

Передняя и задняя части внедорожника работают в неодинаковых условиях. Передние колеса не только воспринимают удары от дороги, но и задают направление движения. При повороте руля они должны менять угол без лишних смещений, сохранять контакт с покрытием и передавать водителю понятную реакцию. Здесь важны точность кинематики и способность каждого колеса перемещаться относительно кузова независимо от соседнего.

Задняя ось не участвует в рулении, зато принимает значительную часть нагрузки от пассажиров, багажа и прицепа. На бездорожье от нее требуется сохранять тягу при больших перекосах, а на трассе — удерживать тяжелый кузов от раскачивания. Зависимая схема лучше подходит для таких задач благодаря прочной конструкции и связанному перемещению колес.

Сочетание двух типов подвески распределяет обязанности:

• передняя ось отвечает за точность реакции на руль и прохождение мелких неровностей;
• задняя поддерживает устойчивость под нагрузкой и сохраняет контакт колес с грунтом;
• пружины удерживают массу автомобиля и обеспечивают рабочий ход;
• амортизаторы гасят колебания после сжатия и отбоя;
• стабилизаторы уменьшают крены кузова на поворотах и при резких перестроениях.

Водитель не ощущает работу каждого узла отдельно. Поведение автомобиля складывается из того, насколько согласованно передняя и задняя оси реагируют на одно и то же препятствие.

Как устроена независимая передняя подвеска TANK 300

Что означает двухрычажная схема

Каждое переднее колесо соединено с кузовом и рамой через систему рычагов. Верхний и нижний рычаги направляют ступицу по заданной траектории при ходе вверх и вниз. Колеса одной оси могут перемещаться с разной амплитудой: когда правое попадает в яму, левое не обязано повторять его движение.

Такое устройство дает несколько практических преимуществ. Удар от одиночной неровности меньше передается на противоположную сторону кузова, колесо точнее сохраняет положение относительно дороги, а рулевое управление меньше реагирует на мелкие дефекты покрытия. На асфальте это помогает автомобилю удерживать курс, особенно при прохождении серии коротких стыков или заплат.

Двухрычажная конструкция также позволяет контролировать изменение развала колеса при работе подвески. Когда кузов кренится, наружное переднее колесо получает повышенную нагрузку. Геометрия рычагов должна удержать шину в рабочем положении, чтобы пятно контакта не уменьшалось слишком резко.

Как передняя ось реагирует на неровность

При наезде на выступ колесо поднимается, пружина сжимается, а амортизатор ограничивает скорость перемещения. После прохождения препятствия пружина стремится вернуть кузов и колесо в исходное положение. Амортизатор замедляет обратный ход, не позволяя передней части автомобиля продолжительно раскачиваться.

Если амортизатор не справляется, кузов после удара совершает несколько колебаний. Шина может кратковременно терять плотный контакт с покрытием, из-за чего ухудшается точность руления и возрастает нагрузка на электронные системы стабилизации.

Независимое движение передних колес особенно заметно на диагональных неровностях. Когда препятствие проходит только под одной стороной, руль и кузов получают менее резкий толчок, чем при жесткой связи колес общей балкой.

Как работает зависимая задняя подвеска

Связь правого и левого колес

В зависимой подвеске задние колеса механически связаны общей конструкцией моста. Перемещение одного колеса влияет на положение другого, хотя пружины и амортизаторы с каждой стороны работают отдельно. Когда одно заднее колесо поднимается на препятствие, мост наклоняется относительно рамы.

Такая схема уступает полностью независимой конструкции по способности изолировать кузов от отдельных коротких ударов. При этом она хорошо переносит высокие нагрузки, сохраняет постоянное взаимное положение колес и обеспечивает значительные ходы на пересеченной местности.

На грунтовой дороге задний мост может поворачиваться относительно продольной оси автомобиля. Одно колесо уходит вверх, другое опускается, продолжая прижиматься к поверхности. Это помогает сохранять тягу там, где кузов заметно наклоняется, а диагональные неровности заставляют подвеску работать почти на пределе хода.

Роль направляющих рычагов

Мост не должен свободно перемещаться вперед, назад или в стороны. Его положение контролируют рычаги, которые воспринимают продольные и поперечные нагрузки. Во время разгона они противодействуют стремлению моста повернуться под действием крутящего момента. При торможении через них передаются усилия от колес к раме.

Состояние втулок и шарниров этих рычагов напрямую влияет на поведение автомобиля. Изношенные соединения допускают лишние перемещения моста, из-за чего задняя часть может запаздывать при смене направления, реагировать толчками на подачу газа или требовать постоянного подруливания в колее.

Как передняя и задняя подвеска работают на асфальте

На ровной дороге основную роль играет не максимальный ход колес, а контроль массы кузова. TANK 300 — высокий рамный автомобиль, и при повороте его кузов стремится наклониться наружу. Передняя подвеска задает начальную реакцию на руль, затем в работу включается задняя ось.

Если передняя часть слишком мягко реагирует на нагрузку, автомобиль медленнее входит в поворот и сильнее наклоняется. Если задняя часть допускает лишнюю раскачку, траектория стабилизируется с задержкой. Согласованные характеристики пружин, амортизаторов и стабилизаторов позволяют кузову наклоняться плавно, без резкого изменения направления.

Перестроение и объезд препятствия

При быстром перестроении нагрузка последовательно переходит с одной стороны автомобиля на другую. Передние колеса меняют направление, кузов начинает крениться, задний мост следует за заданной траекторией. Независимая передняя подвеска помогает точнее отработать поворот руля, а зависимая задняя удерживает поперечное положение оси относительно рамы.

Слишком резкие действия рулем способны вызвать заметное раскачивание даже при исправной ходовой части. Высокий кузов и масса внедорожника требуют плавного нарастания управляющего усилия. Электронная стабилизация может корректировать траекторию торможением отдельных колес, но она не отменяет физических ограничений подвески и шин.

Торможение

При замедлении часть массы переносится на переднюю ось. Передние пружины сжимаются, задняя часть разгружается и слегка поднимается. Амортизаторы должны ограничить скорость этого движения, иначе автомобиль будет глубоко клевать носом, а после отпускания педали — раскачиваться в продольном направлении.

Зависимая задняя подвеска в такой ситуации продолжает удерживать колеса параллельно друг другу. При неодинаковом сцеплении под правыми и левыми колесами устойчивость зависит от состояния шин, амортизаторов, тормозов и сайлентблоков направляющих рычагов.

Что происходит на разбитой дороге

На серии мелких неровностей передняя независимая подвеска обычно обрабатывает удары раздельно. Каждое колесо отслеживает свой участок дороги, что уменьшает количество толчков, передаваемых на рулевое колесо.

Когда через ту же зону проходит задний мост, характер реакции меняется. Связь колес делает отклик более цельным: движение одной стороны способно передаться на другую. Пассажиры заднего ряда могут сильнее ощущать поперечные качания на чередующихся ямах и выступах.

На длинной волне обе схемы ведут себя иначе. Если неровность одновременно поднимает оба колеса оси, преимущества независимого перемещения выражены слабее. Основную работу выполняют пружины и амортизаторы, контролирующие вертикальное движение кузова. При неподходящей скорости тяжелый автомобиль может начать раскачиваться, даже если покрытие не имеет острых выбоин.

Для снижения нагрузки на ходовую часть полезно:

• заранее уменьшать скорость перед глубокими поперечными неровностями;
• не тормозить резко непосредственно в момент удара;
• избегать прохождения крупных ям с повернутыми колесами;
• учитывать загрузку багажника и наличие прицепа;
• сохранять давление в шинах в пределах, предусмотренных условиями эксплуатации.

Совместная работа подвески на бездорожье

На пересеченной местности передняя и задняя оси редко находятся в одинаковом положении. Переднее колесо может уже подняться на препятствие, пока заднее остается на ровном участке. Через несколько мгновений нагрузка перераспределяется, и задний мост начинает повторять профиль рельефа.

Передняя независимая подвеска позволяет колесам точнее обходить отдельные камни, края колеи и небольшие ступени. Она снижает влияние движения одного колеса на соседнее, но ее рабочий ход ограничен геометрией рычагов и шарниров.

Задняя зависимая подвеска лучше приспособлена к значительному перекосу оси. Наклон моста помогает одному колесу подниматься, а другому опускаться. Пока шины сохраняют контакт с поверхностью, трансмиссия может передавать тягу без продолжительной пробуксовки.

При глубоком диагональном вывешивании возможности механики заканчиваются. Одно или несколько колес разгружаются настолько, что не могут эффективно передавать момент. Тогда результат зависит от блокировки дифференциала, электронного управления тормозами, выбранного режима движения и сцепных свойств шин.

Клиренс TANK 300 составляет 224 мм, углы въезда, съезда и рампы — 33, 34 и 23 градуса. Эти значения описывают геометрическую способность кузова проходить препятствия, но не показывают фактический ход подвески, глубину колеи и степень проседания автомобиля под нагрузкой.

Зачем нужны стабилизаторы поперечной устойчивости

Стабилизатор соединяет правую и левую стороны подвески упругим металлическим элементом. Когда оба колеса поднимаются или опускаются одновременно, он почти не сопротивляется их движению. Когда одно колесо перемещается относительно другого, стабилизатор скручивается и уменьшает разницу положений.

На асфальте это ограничивает крен кузова. Автомобиль быстрее стабилизируется после перестроения, а нагрузка на наружные колеса возрастает более контролируемо.

На бездорожье тот же элемент частично мешает колесам расходиться по высоте. Чем сильнее стабилизатор сопротивляется скручиванию, тем раньше одно из колес начинает разгружаться при диагональном перекосе. Конструкторы подбирают жесткость с учетом массы автомобиля, допустимых кренов и требуемой артикуляции подвески.

Нельзя оценивать стабилизатор только как средство борьбы с наклоном кузова. Его характеристики влияют на баланс передней и задней осей. Изменение жесткости одного стабилизатора способно сделать автомобиль склонным к расширению траектории или, наоборот, повысить подвижность задней части.

Как влияют колеса и давление в шинах

Подвеска начинается не с рычагов, а с шины. Ее боковина деформируется раньше, чем пружина и амортизатор успевают отреагировать на небольшую неровность. Для TANK 300 предусмотрены колеса с шинами 265/65 R17, также в характеристиках указана размерность 265/60 R18. У варианта с 17-дюймовым диском боковина выше, что обычно позволяет мягче проходить острые края ям.

Слишком высокое давление уменьшает деформацию шины и делает удары жестче. Низкое давление повышает нагрев, ухудшает точность управления и увеличивает риск повреждения боковины или разбортирования. На тяжелом автомобиле отклонение от подходящих значений сильнее сказывается на устойчивости и нагрузке на подвеску.

После изменения давления для движения по рыхлому грунту его необходимо вернуть к дорожному уровню перед выездом на асфальт. Иначе реакции на руль станут менее точными, а шины будут сильнее нагреваться на скорости.

Как загрузка меняет баланс подвески

Пассажиры, багаж, оборудование и прицеп увеличивают нагрузку преимущественно на заднюю часть автомобиля. Пружины сжимаются, уменьшается доступный ход подвески на сжатие, меняется продольный наклон кузова. Задняя ось начинает раньше реагировать на крупные удары, а передние колеса могут получить меньшую статическую нагрузку.

При чрезмерной загрузке появляются характерные признаки:

• задняя часть заметно опускается;
• автомобиль сильнее раскачивается после неровностей;
• свет фар направляется выше обычного;
• реакции на руль становятся менее точными;
• возрастает вероятность пробоя подвески;
• тормозной путь увеличивается.

Тяжелый груз нужно размещать как можно ниже и ближе к продольному центру автомобиля. Масса на крыше сильнее повышает центр тяжести, чем такой же груз в багажнике. Это увеличивает крены и нагрузку на стабилизаторы, пружины и наружные шины в повороте.

Какие неисправности нарушают согласованность осей

Подвеска может оставаться работоспособной, но перестать действовать как единая система. Причиной нередко становится износ деталей только на одной оси или даже на одной стороне автомобиля.

Неравномерная работа амортизаторов вызывает разную скорость затухания колебаний. После проезда неровности одна сторона стабилизируется быстро, другая продолжает раскачиваться. Поврежденная пружина меняет высоту кузова и распределение нагрузки. Изношенные втулки стабилизатора создают стуки и задержку реакции при крене.

У передней двухрычажной подвески внимания требуют шарниры рычагов, сайлентблоки, ступичные подшипники и элементы крепления амортизаторов. На задней оси важны втулки направляющих рычагов, амортизаторы, пружины и крепления стабилизатора.

Обратиться к диагностике стоит при следующих изменениях:

• автомобиль уходит в сторону на ровной дороге;
• после ямы кузов совершает несколько колебаний;
• задняя часть смещается при разгоне или сбросе газа;
• появились удары при диагональном проезде неровностей;
• шины изнашиваются неравномерно;
• руль стал менее точным в околонулевой зоне;
• кузов стоит с заметным перекосом.

После сильного удара одной стороной недостаточно проверить только поврежденное колесо. Нагрузка могла передаться на рычаги, крепления, раму, ступицу и рулевые элементы.

Как сохранить подвеску в рабочем состоянии

Ресурс ходовой части зависит не только от качества деталей. Важны скорость прохождения неровностей, масса груза, состояние шин и регулярность осмотра.

После поездок по каменистому грунту или глубокой колее полезно очистить нижнюю часть автомобиля и проверить, нет ли повреждений амортизаторов, пружин, пыльников и креплений. Налипшая грязь может скрывать потеки и деформации. Ветви и мелкие камни иногда застревают рядом с рычагами или тормозными шлангами.

Амортизаторы желательно оценивать не только по наличию течи. Деталь может потерять эффективность без выраженного внешнего повреждения. Косвенными признаками становятся раскачивание, клевки при торможении, ухудшение контакта колеса с дорогой и нестабильность на волнистом покрытии.

Давление в шинах следует проверять на холодных колесах и корректировать с учетом загрузки. После установки нестандартных дисков, шин, тяжелой защиты или другого оборудования поведение подвески может измениться. Увеличение неподрессоренной массы повышает нагрузку на амортизаторы и шарниры, даже если новые колеса физически помещаются в арках.

Итог

Передняя независимая и задняя зависимая подвеска TANK 300 не конкурируют между собой, а выполняют разные задачи. Двухрычажная передняя схема помогает точнее направлять автомобиль, раздельно обрабатывать неровности и сохранять контролируемое положение управляемых колес. Задняя зависимая конструкция выдерживает нагрузку, поддерживает стабильную геометрию колес и обеспечивает полезный ход на пересеченной местности.

На асфальте согласованность осей проявляется в плавном развитии крена, устойчивости при перестроениях и предсказуемом торможении. На бездорожье передняя подвеска точнее следует локальным препятствиям, а задний мост приспосабливается к диагональному перекосу и помогает сохранять тягу.

Итоговое поведение зависит не только от схемы ходовой части. На него влияют амортизаторы, пружины, стабилизаторы, давление в шинах, масса груза и выбранная скорость. Исправная подвеска дает TANK 300 возможность совмещать городскую эксплуатацию с движением по сложным покрытиям, но ее возможности раскрываются только при правильной загрузке и аккуратном выборе режима движения.
